排水铸铁镶铜闸门大量现货

排水铸铁镶铜闸门大量现货
点击放大
供应数量:
360
发布日期:
2020/6/7
有效日期:
2021/6/7
原 产 地:
河北省新河县
已获点击:
360
产品报价:
  [详细资料]

铸铁镶铜闸门特点:

铸铁镶铜闸门根据外形结构分为铸铁镶铜圆闸门和铸铁镶铜方闸门,铸铁镶铜闸门由门框、闸板、导轨、密封条、可调整密封机构等部件组成。具有结构简单,密封性能好,耐磨性强,操作简单,安装方便,使用寿命长,规格齐全,适用性广等特点,可根据客户需要选配手动启闭机或手电两用启闭机。

铸铁镶铜闸门产品名称与型号

1、铸铁镶铜闸门口径

2、铸铁镶铜闸门材质及丝杆长度(闸门中心到启闭机高度)以便我们的为您正确选型。
3、若已经由设计单位选定的铸铁镶铜圆闸门型号,请按铸铁镶铜闸门型号直接向我司销售部订购。
4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的信合阀门专家为您审核把关。

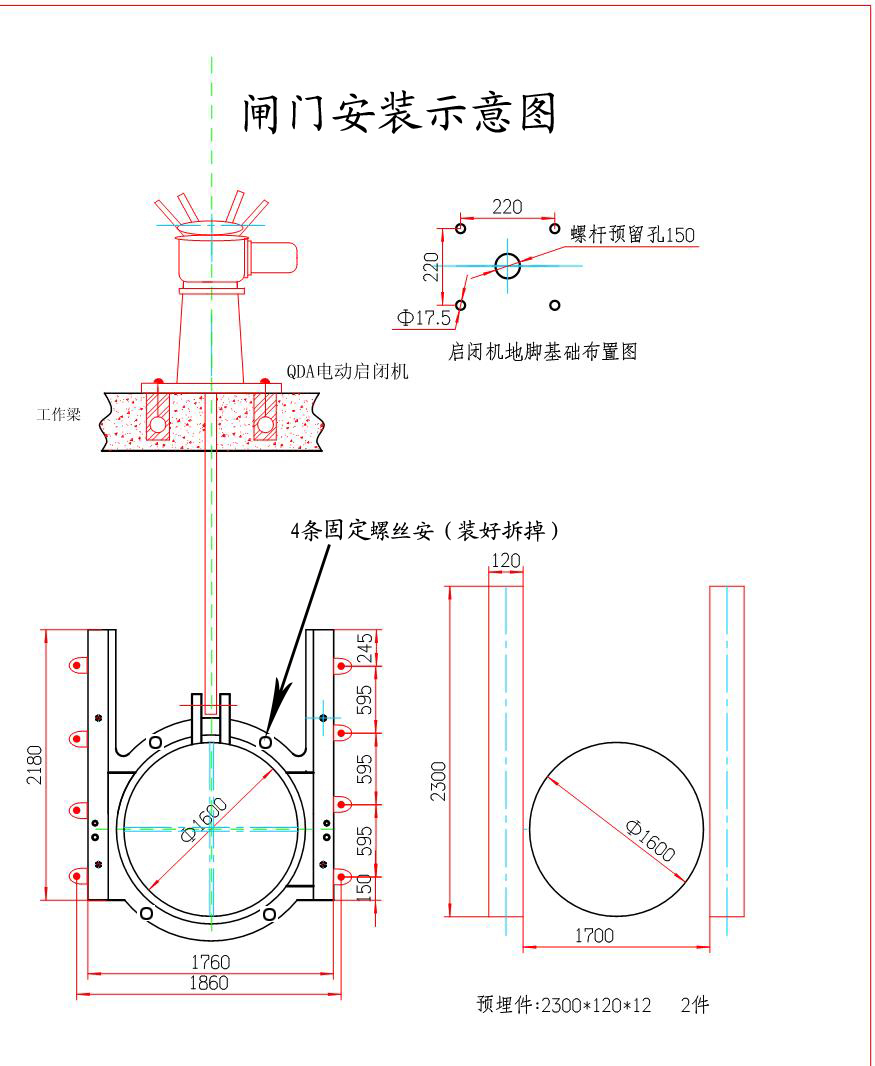

铸铁镶铜闸门安装示意图

铸铁镶铜闸门结构:

主要由闸框和闸板两大部分组成。闸框是闸板的支承构件,也是闸板的运行滑道,由地脚螺栓安装固定在水闸闸墩及闸底板的二期混凝土中,将闸板所承受的全部水压力安全传递到闸室中。为科学合理节约材料及减轻自重,其断面制成格构式,断面尺寸按所受荷载大小和闸板运行情况综合考虑。闸板是用来封闭和开启孔 口的活动挡水构件, 板面四周设铸铁边框梁 , 为提高闸板的强度 , 板面制成拱形, 拱的圆心角按 6 0 度设计,以降低其所受的水压力。为便于制造、 运输和安装 , 闸板可制成上下几部分 ,待到安装现场后再用螺栓连接组装成整体 ,连接处上下板设置法兰和筋板使其成为闸板的中间横梁, 以提高闸板的纵向刚度 , 在宽度方向设置纵向筋板 ,以提高其横向刚度,同时起到纵梁的作用。

铸铁镶铜闸门现货待发

铸铁镶铜闸门技术性能说明
 1、铸铁镶铜闸门的设计、制造、检验和验收等都符合CJ/T3006-92《供水排水用铸铁闸门》标准。
2、闸门为下开式明杆铸铁镶铜闸门,其向上为关,向下为开。闸门附壁式安装,闸门门框通过混凝土二次浇灌固定,方便、可靠。
3、铸铁镶铜闸门铸件经时效处理,消除铸件的内应力,稳定组织结构,改善铸件的机械性能,保证闸门在运输和安装过程中不变形。
4、铸铁镶铜闸门在设计时保证闸板、闸框在正常厚度基础上留有2mm的腐蚀裕度,确保闸门使用寿命长。
5、
铸铁镶铜闸门闸板、闸框的设计按zui大工作水头,其拉伸、压缩和剪切强度的安全系数大于5, 挠度确保小于构件长度的1/1500 。
6、导轨按zui大工作水头设计,其拉伸、压缩和剪切强度的安全系数大于5。中小口径闸门的导轨与门框浇注成一体,大口径闸门的导轨左右对称布置用螺栓及定位销与门框二侧端部连接,保证受力后不断裂与脱落。
7、铸铁镶铜闸门、闸板上端的吊耳与闸板相连。中小口径闸门的吊耳与门板浇注成一体,大口径闸门的吊耳用螺栓及定位销与门板连接,吊耳的受力点位于闸板中心线,在zui大水头启闭时,其拉伸压缩和剪切强度的安全系数大于5,吊耳厚度设计比国家标准规定的厚度大,能保证受力后不断裂与拉脱。吊耳与丝杆通过销轴连接,增大销轴直径确保销轴受力后不变形。
8、铸铁镶铜闸门、闸门密封座采用铜合金密封条精密加工而成,密封座板厚为10mm,密封工作表面无划痕、裂纹和气孔等缺陷。
9、经过精密加工和组装,闸框密封面与闸板密封面间隙小于0.1mm。闸板与闸框导向槽的间隙小于 1.6mm。
10、良好的产品质量能保证闸门在zui大工作水头时,正向密封泄漏量≤0.7L/min.m,反向密封泄漏量≤1.25L/min.m (密封长度)。
11、闸杆采用不锈钢制成,闸杆的设计按zui大工作开闭力,其拉伸压缩和剪切强度的安全系数大于2。闸杆的传动螺纹设计为梯形螺纹,传动灵活可靠。当螺杆细长比(提升杆长度/螺杆外径)4H/d>200时要设置轴导架来稳固螺杆的正常运行,轴导架距闸门吊耳距离大于闸门zui大开启度。

铸铁镶铜闸门发货前准备
