渠道插板闸门制作现场、量大优惠

渠道插板闸门制作现场、量大优惠
点击放大
供应数量:
359
发布日期:
2020/9/27
有效日期:
2021/11/19
原 产 地:
河北省新河县
已获点击:
359
产品报价:
  [详细资料]

渠道插板闸门概述:

渠道插板闸门适用介质:水,河水,江水,海水,生活,工业污水

渠道插板闸门适用范围 :适用于水利系统、市政污水、城市防洪排涝、污水处理厂、自来水厂等。

渠道插板闸门孔口规格
板厚≤700≥6>700-1100≥8>1100-2000≥12>2000-3000≥14
注:矩形插板闸门的密封座厚度以闸孔的长边尺寸为准。吊块螺母与门板的连接结构,应能防止吊块在门板的螺母匣中转动,对于明杆式闸门,吊块螺母为普通螺纹,可用销或螺钉固定,对于暗杆式插板闸门,吊块螺母为梯形螺纹,与传动螺杆互为螺旋副。传动螺杆传动用螺杆应按zui大工作开启和关闭力设计,其拉伸、压缩和剪切强度的安全系数不小于5,螺杆的柔度不大于200。

渠道插板闸门楔紧装置
1、在渠道闸门二侧必须设置可调节的楔紧装置。楔紧副(如楔块与楔块、楔块与偏心销等)两楔紧面的表面粗糙度不大于3.2μm。渠道插板闸门楔紧件用螺钉(螺柱)分别固定在门板及门框上。
2.销轴与螺钉、螺栓等紧固件所有装配螺钉、螺栓、螺母、地脚螺栓和销轴等应按zui大开启和关闭力设计,其拉伸、压缩和剪切强度的安全系数应不小于5铸铁闸门安装步骤详解编制:新河县世诚水工机械厂渠道插板闸门是一种直升直降式平面或孤形滑动闸门,主要是靠螺杆启闭机来开启和关闭。启闭机带动闸门门体上下运行,达到疏通和截阻水流的作用。渠道插板闸门zui大的特点是防腐蚀性强。铸铁闸门由闸框和闸门、压块等几部份组成,但铸铁闸门和钢闸门zui大的不同是这些部件是一个整体,必须整体安装。

渠道插板闸门基本形式见图

方形或矩形闸门基本形式见图2

1——楔紧装置;2——门框(含导轨);3——传动螺杆;4——吊耳;5——密封座;6——门应设置安装用吊环或吊孔。
1、渠道插板闸门装配

渠道插板闸门总装后,应作适当调整,并进行2~3次全启全闭操作,保证移动灵活。当门板在全闭位置时,密封座处的间隙不大于0.1mm。门板与门框导向槽之间的前后总间隙不大于1.6mm。门板密封座下边缘应高于门框密封座下边缘,其相对位置应不大于2mm。当门板在全闭位置时,门板与门框的各楔紧面应同时相互楔紧。

2、渠道插板闸门涂漆

在涂漆前必须清除毛刺、氧化皮、锈斑、锈迹、粘砂、结疤和油污等脏物。将浇口、冒口、多肉和锐边等铲平,保持表面平整光洁。闸门非工作接角面的涂漆不得有起泡、剥落、皱纹和流挂等对外观质量有影响的缺陷。当闸门用于给水工程时,应采用无毒耐腐蚀涂料涂装;当用于排水工作时,应采用耐腐蚀涂料涂装。涂装要求必须符合YB?3211规定和油漆生产厂的使用说明进行。试验方法与检验规则密封面间隙检验。

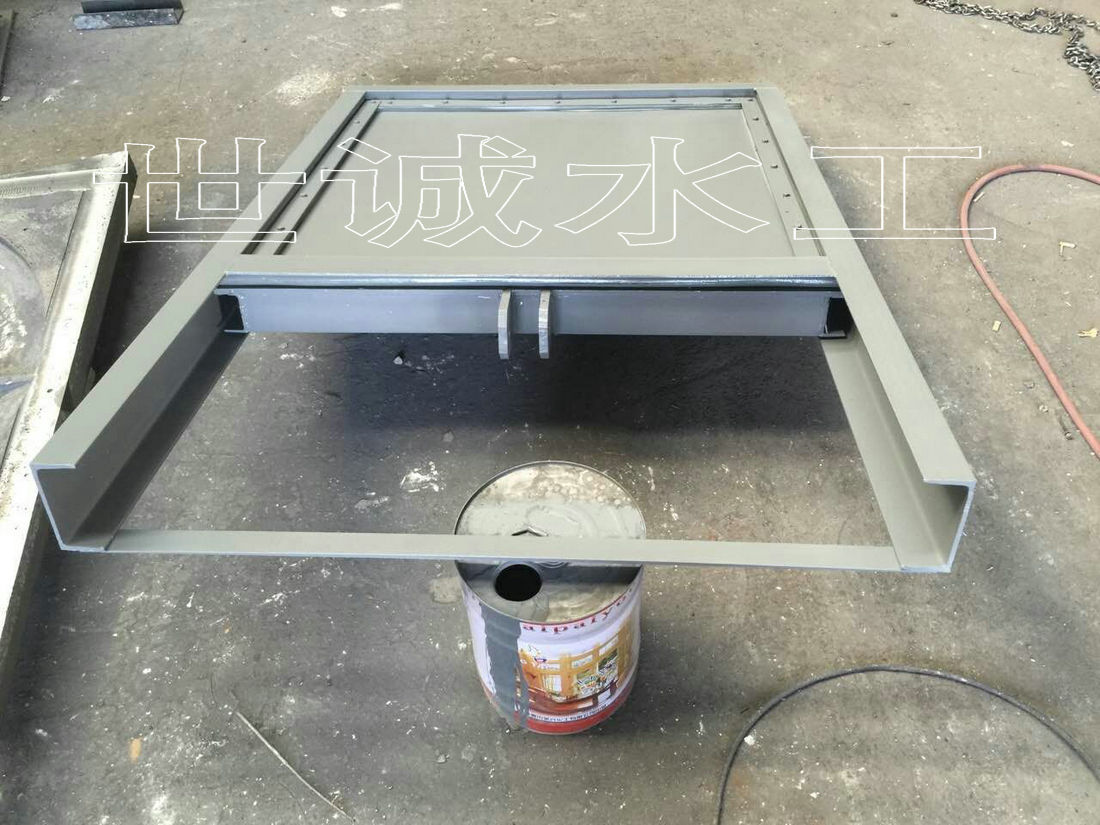

渠道插板闸门



渠道插板闸门

渠道插板闸门
