一、涵洞拍门产品特点及工作原理：

1、涵洞拍门为硬止水密封，经济耐用，若采用玻璃钢制造，无形中可防盗。

2、涵洞拍门为橡胶软止水密封，效果好，耐冲击。

3、涵洞拍门门体在水中比重稍大于水，开启水头极小（重力抵消后约0.06m水头).

4、涵洞拍门安装形式多为法兰结构，安装方便。

5、节省电能、人力、水处理费等。 涵洞拍门系由阀体、阀盖及铰链构件组成，其启闭力来自水源压力，不需人工操作。

6、涵洞拍门内的水压大于拍门外侧压力，则开启；反之则关闭，以达到溢流和止回的作用。

二、涵洞拍门执行标准

1、GB4457-4460-84机械制图

2、GB1形态和位置公差

3、GB/T12465-2002管路松套伸缩接头

4、GB/T17241.6-98整体铸铁管法兰

5、GB900-88螺柱

6、GB41-86螺母

7、GB/T9876-98给排水管道用橡胶密封胶料

8、GB/T3013-93给水输配专用管件

9、GB50268-97给水排水管道工程施工及验收规范

10、GB/Z343-84热浸锌通用工艺

三、涵洞拍门特性：

1、涵洞拍门的节能效果非常好，它的使用不需要付出很多的能源，在对它实行操作的时候不需要另外来施加外力，它可以采取自动化的操作，这样就能够实现工作的便捷性能。

2、涵洞拍门的使用时长相对于普通的闸门来说比较长，寿命的长短在于平时的，拍门的比较简单，因为它的形成结构比较单一，所以寿命也比较长。

3、涵洞拍门的使用非常的简单，它的开关不需要实现人人的操作，自动化的形式可以各种需求。

4、涵洞拍门的螺栓或丝采用不锈钢或经过防腐处理的碳钢，密封件采用橡胶或橡胶垫片。

5、涵洞拍门的公称压力为0.1MPa-1.0MPa，适用温度≦50℃。铸铁拍门中心与流道中心允许偏差不应大于3.0 mm；四周应留有400 mm的安装空间，拍门出口下方做成1：5的斜坡。铸铁拍门安装可采用法兰连接和混凝土浇筑。铸铁拍门适用于水利、市政污水、城市防洪排涝、污水处理厂、自来水厂等。

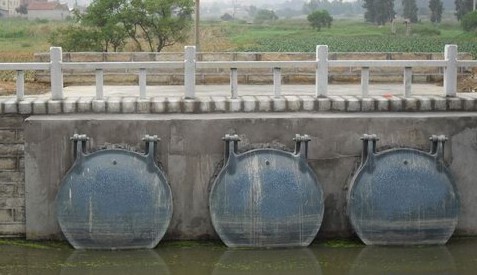

涵洞拍门
