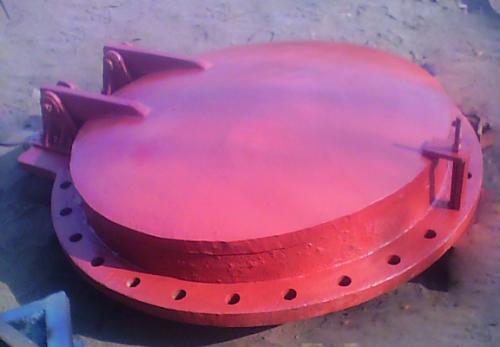

涵洞拍门、铸铁涵洞拍门厂家发货

涵洞拍门、铸铁涵洞拍门厂家发货
点击放大
供应数量:
333
发布日期:
2020/9/17
有效日期:
2021/9/17
原 产 地:
河北省新河县
已获点击:
333
产品报价:
  [详细资料]

涵洞拍门厂家产品介绍:

涵洞拍门是安装在江河边排水管出口的一种单向阀,当江河潮位高于出水管口,且压力大于管内压力时,拍门面板自动关闭,以防江河潮水倒灌进排水管道内。目前拍门分为悬挂式,单开门、双向门,节能型等型号,

涵洞拍门安装方法:

1、涵洞拍门 安装可与法兰连接,可预埋,也可永插;

2、配重拍门使用时,如果正向水力不足,不能开启门页,可根据安装位置需要设置不等重量的配重装置;

3、浮箱式涵洞拍门在使用过程中,可通过向门页密封腔体内注水或放水的方法改变门页的比重,以达到合适开启效果。

4、多台涵洞拍门安装时,如因起吊条件限制需分号安装,应注意标注标记,因每台拍门的门座和门页连接属偶配,不能互换。

5、穿墙管安装轴线与水平方向的夹角a应大于或等于零度

6、涵洞拍门安装后,门座与门页间有3mm左右的间隙属正常现象,当门页承受一定的反向压力时,间隙会减少以致消失。

铸铁涵洞拍门优点:

1、具有结构简单、密封性好。

2、结构轻巧、运行阻力和闭门撞击力小。

3、在水中的浮重小,开启角度大,能有效减小水流阻力、节能省电。

4、重量轻、转动惯量小,从而使闭前角速度和闭门撞击力减小。

5、受力条件改善,其强度、刚度好。

6、安装形式为法兰结构,安装方便。

7、节省电能、人力、水处理费等。

8、门页为密封腔体结构,比重为小。

9、无需悬挂配置配重;

10、关闭时冲击力小。

11、其开启力来自水源压力;关闭力由门板自重产生,不需人工操作。





















涵洞拍门

涵洞拍门执行标准

1、GB4457-4460-84机械制图

2、GB1形态和位置公差

3、GB/T12465-2002管路松套伸缩接头

4、GB/T17241.6-98整体铸铁管法兰

5、GB900-88螺柱

6、GB41-86螺母

7、GB/T9876-98给排水管道用橡胶密封胶料

8、GB/T3013-93给水输配专用管件

9、GB50268-97给水排水管道工程施工及验收规范

10、GB/Z343-84热浸锌通用工艺

11、GB/T13384-92机电产品包装通用技术条件

涵洞拍门主要性能:

涵洞拍门

1、铸铁涵洞拍门的节能效果非常好,它的使用不需要付出很多的能源,在对它实行操作的时候不需要另外来施加外力,它可以采取自动化的操作,这样就能够实现工作的便捷性能。

2、涵洞拍门的使用时长相对于普通的闸门来说比较长,寿命的长短在于平时的,拍门的比较简单,因为它的形成结构比较单一,所以寿命也比较长。

3、铸铁涵洞拍门的使用非常的简单,它的开关不需要实现人人的操作,自动化的形式可以各种需求。铸铁拍门的螺栓或丝采用不锈钢或经过防腐处理的碳钢,密封件采用橡胶或橡胶垫片。

4、铸铁涵洞拍门的公称压力为0.1MPa-1.0MPa,适用温度≦50℃。铸铁拍门中心与流道中心允许偏差不应大于3.0 mm;四周应留有400 mm的安装空间,拍门出口下方做成1:5的斜坡。铸铁拍门安装可采用法兰连接和混凝土浇筑。

5、铸铁涵洞拍门适用于水利、市政污水、城市防洪排涝、污水处理厂、自来水厂等。 一、产品用途: ZPM铸铁拍门,主要用于给排水和污水处理工程的各种管道和水渠道,用于溢流或止回介质,也可用作各种竖井井盖。

二、涵洞拍门特点及工作原理:

特点 1、涵洞拍门为硬止水密封,经济耐用,若采用玻璃钢制造,无形中可防盗。

2、涵洞拍门为橡胶软止水密封,效果好,耐冲击。

3、涵洞门体在水中比重稍大于水,开启水头极小(重力抵消后约0.06m水头).

4、涵洞拍门安装形式多为法兰结构,安装方便。

5、节省电能、人力、水处理费等。 铸铁拍门系由阀体、阀盖及铰链构件组成,其启闭力来自水源压力,不需人工操作。

6、该拍门内的水压大于拍门外侧压力,则开启;反之则关闭,以达到溢流和止回的作用。

三、铸铁涵洞拍门主要性能参数: 公称压力:0.1MPa 适用介质:水、河水、污水、海水 适用温度:≤50℃ 主要零部件材质:灰铸铁



涵洞拍门
