排水闸门使用范围
适用介质：水，河水，江水，海水，生活，工业污水
适用范围 ：适用于水利系统、市政污水、城市防洪排涝、污水处理厂、自来水厂等

铸铁排水闸门生产工艺

一、需方要求及施工图纸尺寸，经技术部、工艺部、质检部、生产部认可后方可组织生产。

二、排水闸门具体工艺方案：

三、铸铁排水闸门材料采购：

1生铁、密封铜条等相关材料的采购必须有化学成份检验报告与机械性能检验报告。并对生铁、铜条等进行抽样检验，对不合格的原辅材料坚决退货，检验合格后的材料方可入库并出具检验合格入库单，由生产部门领用。

2同时模具车间按技术部图纸进行模具制作，做好生产前的准备。

四、排水闸门铸件毛坯的铸造：

1、开炉前，按照国家标准牌号进行炉料的配料，同时做好其它准备。

2当炉前铁水基本达到出水温度时，进行炉前取样，送至理化实验室进行炉前化验，符合相关国家标准牌号的化学成份后，方可进行铁水的浇注。

3 毛坯铸造完成并进行清砂处理后，检验合格的所有闸门、闸框等铸件进行相应热处理，消除铸造内应力后进入后道工序进行机械加工。

五、铸铁排水闸门机械加工

1 金加工车间再次对铸件表面进行进一步清砂打磨处理，使其外观比较清洁有利于最后的表面油漆处理。

2 密封铜条与闸框、门体装配时用环氧树脂密封胶同时用沉头螺栓固定于闸框或门体上。沉头孔内也用环氧树脂填实，使其密封无渗漏；各加工工序按技术部图纸进行机械加工，特别注意铸铁镶铜闸门的止水面加工时要严格按要求加工。

4、装配操作规程本规程适用于本公司生产的铸铁镶铜闸门生产过程中的装配试机及最终成品的检验。

六、排水闸门使用说明书

 1、本公司生产的合格零部件和采购回来的合格配套件方可进入装配；

 2、对传动等部位等各润滑点按规定加注润滑油脂；

 3、能够手动的试机，先进行手动的试机，手动操作无异常后并确认可通电时，方可接通电源；技术要求每个闸门应成套地配备启闭机。

4、手电两用启闭机本体应配有电控设备及起动停机按钮，并可将闸门的开/关状态信号送至PLC。并留有运程开关的PLC接口。电动机的防护等级为IP54。

5、排水闸门应为垂直安装的明杆式镶铜铸铁方（圆）闸门，每种闸门在污水中都应能适合于正反向水压条件。

6、丝杆材质为不锈钢，丝杆套用不锈钢制作并带有有机玻璃观察窗。闸门主要有门框、闸板、带有锡青铜的金属密闭面及可调楔型压块等组成，闸门应具有结构坚固、耐磨耐蚀性强、

七、排水闸门安装使用方便的特点。

当闸门长期使用密封面磨损时，则可调整楔块位置，便能恢复原密封性能。
 1、一般要求
在最大工作水头下，闸门部件拉伸强度的安全系数不小于5。并在计算的基础上增加2mm的腐蚀余量。
2、排水闸门闸框
闸框应加工成方形，以便与沟槽断面相匹配。闸门处于全开位置时，闸板至少有一半仍然包含在闸框内。

3、闸框的下边缘应有加工过的凹形槽，槽内嵌入有铜质的密封座面，并用和密封座面相同的材料制作的沉头螺钉与闸框连接，此密封座面应加工到≤3.2μm的表面粗糙度。闸框背面也应进行加工，以便与预埋墙框的机械加工面直接栓接。闸框与墙框结合面在安装时应充填粘接剂。

 4、闸板、导轨及吊耳

闸板应为整体铸造结构、矩形、带有整体浇铸的水平和垂直方向的加强筋。在最大负荷时，挠度不得大于构件长度的1/1500。闸板的滑动处应有加工过的凹形槽，槽内嵌入有铜质的密封座面，并用与密封座面相同材料制成的沉头螺钉与闸板连接。

5、整个闸板长度的每一边的滑动面处应加工成一台阶结构，此结构与导槽之间保持小于或等于5mm的间隙，闸板的四边均应有楔块，闸板上方的垂直中心线应固结或整体铸造吊耳，用于连接闸杆。

 6、在闸板侧边与导轨之间的间隙不得大于3mm，导轨应用不锈钢沉头螺钉与闸框连接或与闸框铸成整体，以防止导轨与闸框之间的相对运动。闸门和闸框的底部应有防止闸板与闸框过度楔紧而设置的可调节顶块。

 八、排水闸门预埋墙框

预埋墙框应预埋在沟渠壁中。墙框应铸造得平整光滑，不致于滞留栅渣。

 九．闸杆
闸杆螺纹根部的直径尺寸应保证闸杆能在最大允许冲击水头下正常工作。当闸门传动轴超过3m时，闸杆中间应设支撑装置，每3m可考虑设置一个支撑装置。

十、铸铁排水闸门装配过程

1、对待装配件的毛刺或磕碰处(如有)进行处理修整；

2、对待装配件进行清洗或用洁净布擦干净，并放在适当处，用纸等盖好；

3、如需加(涂)油脂处加润滑油脂，如暂不装配时，用纸等盖好；

4、装配中，对需施加外力时，要合理用力，不得盲目蛮干敲击时，手锤不得直接敲击在工件上，而影响装配质量；

5、装配过程中，对掉落的灰尘，碎屑等及时处理，并按相关闸门的国家标准检验止水面的间隙是否符合要求。

6、将装配的相关测量数据填写在《检验报告》上

铸铁排水闸门

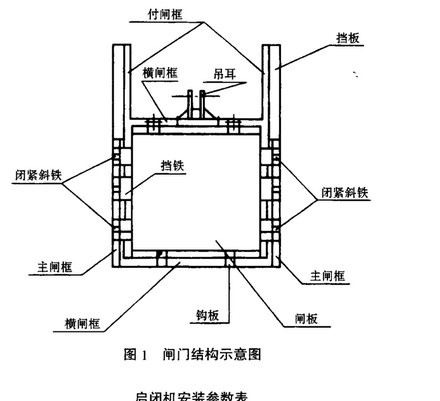

双向止水排水闸门结构图
