一、管道不锈钢拍门简介：

1、不锈钢拍门是安装在江河边排水管出口的一种单向阀，当江河潮位高于出水管口，且压力大于管内压力时，拍门自动关闭，以防江河潮水倒灌进排水管道内。目前拍门分为悬挂式，单开门/两开门,节能型等型号。

2、管道不锈钢拍门的节能效果非常好，它的使用不需要付出很多的能源，在对它实行操作的时候不需要另外来施加外力，它可以采取自动化的操作，这样就能够实现工作的便捷性能。

3、不锈钢拍门的使用时长相对于普通的闸门来说比较长，寿命的长短在于平时的，拍门的比较简单，因为它的形成结构比较单一，所以寿命也比较长。

4、不锈钢拍门的使用非常的简单，它的开关不需要实现人人的操作，自动化的形式可以各种需求。铸铁拍门的螺栓或丝采用不锈钢或经过防腐处理的碳钢，密封件采用橡胶或橡胶垫片。

5、不锈钢拍门的公称压力为0.1MPa-1.0MPa，适用温度≦50℃。

6、不锈钢拍门中心与流道中心允许偏差不应大于3.0 mm；四周应留有400 mm的安装空间，拍门出口下方做成1：5的斜坡。铸铁拍门安装可采用法兰连接和混凝土浇筑。

二、自由侧翻式不锈钢拍门

1、无需任何启闭装置，能自动启闭。节能型自由侧翻式不锈钢拍门与悬挂式拍门相比最显著的特点是：将阀体铰轴竖向布置，并设计了一个倾斜角度，利用门重分力作闭门的动力，不管大、中、小通径拍门，均无需任何启闭装置。

2、安全稳定，节能高效。节能型自由侧翻式不锈钢拍门运行时阻力小，开启角度大，闭门时撞击力小，消除了水锤和出水时产生的漩涡；无需手、电、气、液控制，不要人工操作，节省大量人力物力，提高泵站运行可靠性和装置效率，降低运行维护成本，降低泵站能耗。在实际运行中经国家水利部检测测试中心测试，节能型自由侧翻式不锈钢拍门比悬挂式拍门节约电能22.5%。

3、管道不锈钢拍门维护方便，使用寿命长。拍门的阀轴为不锈钢材料，轴销座为铜合金固体润滑轴承，不会锈蚀，密封可靠，主体为碳钢材料；产品结构简单合理，运行轨迹独特，使用寿命可达30年以上，且维护方便

三、管道不锈钢拍门的安装：

1、不锈钢拍门安装可采用以下：法兰连接，混凝土浇筑。拍门中心与流道中心允许偏差不应大于3.0mm拍门四周应留有400mm的安装空间，拍门出口下方做成1：5的斜坡拍门安装的配件：螺栓或丝采用不锈钢或经过防腐处理的碳钢；密封件采用橡胶或橡胶垫片。

四、管道不锈钢拍门优点：

1、具有结构简单、密封性好。

2、结构轻巧、运行阻力和闭门撞击力小。

3、在水中的浮重小,开启角度大,能有效减小水流阻力、节能省电。

4、重量轻、转动惯量小,从而使闭前角速度和闭门撞击力减小。

5、受力条件改善,其强度、刚度好。

6、安装形式为法兰结构，安装方便。

7、节省电能、人力、水处理费等。

8、门页为密封腔体结构，比重为小。

9、无需悬挂配置配重；

10、关闭时冲击力小。

11、其开启力来自水源压力；关闭力由门板自重产生，不需人工操作。

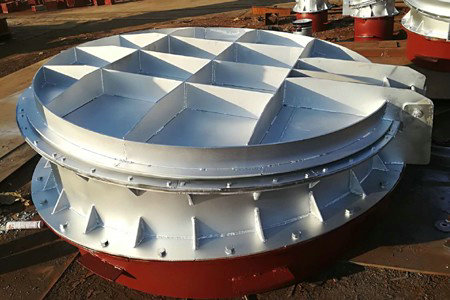

不锈钢拍门

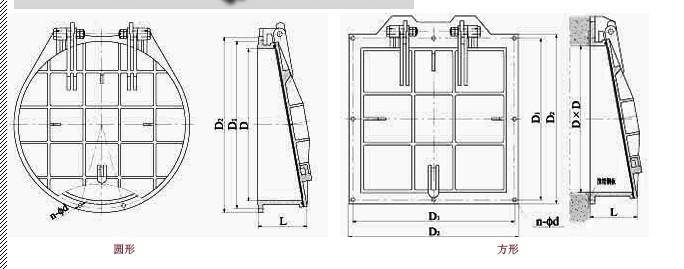

管道不锈钢拍门安装示意图
