不锈钢闸门是水利、电力工程中广泛应用的一种水工产品,在工程中起到拦截水流及调节水流的作用,以利于后续设备或其它工作顺利正常地进行。该闸门具有占地面积少,安装使用方便,止水性能好,投资小等特点。 一、不锈钢闸门型号说明 GM——□×□ 表示公称孔口高度(mm) 表示公称孔口宽度(mm) 系列代号,表示钢闸门 三、不锈钢闸门的主要特点:
1,不锈钢闸门的过水断面与渠道等宽;超宽型可制作成双吊点启闭。
2,对渠道深度的适应性强。
3,橡胶密封,止水性能好。
4,不锈钢制作,防腐性能好。
5,手动操作启闭轻便,对偏远无电地区的使用更为方便。 四、不锈钢闸门产品特点
重量轻:约为普通闸门的1/3重量。
耐腐蚀:耐酸碱及耐大部分腐蚀性化学品及污水、海水等。
密封性好:采用橡胶软密封,密封效果好
力矩小:由于闸板重量轻,且闸板与道轨板之间摩擦阻力小,故操作力矩小。
寿命长:闸板与导轨之间装有防锁死结构使密封面磨损非常小。
维修方便:若经多年使用后出现泄漏现象,只需将闸板吊起,调换门框上橡胶密封圈即可,省时省力,维修成本低。
手动操作:采用螺杆式启闭操作,操作方便、轻巧、可靠。
电动操作:电动控制装置,定位精确、操作轻巧、易实现自控和远控。

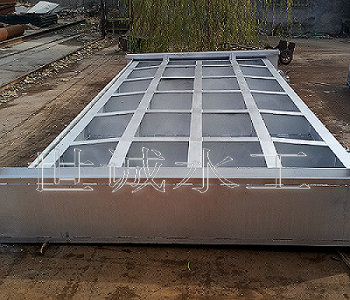

 不锈钢闸门
五、不锈钢闸门安装方法 1、不锈钢闸门埋件的安装要符合技术及规范要求,采用全站仪检查测量,在二期混凝土浇筑后,进行复查。 2、不锈钢闸门主支承部件的安装调整工作,经测量校正后进行,所有主支承面要调整到同一平面上,误差不大于图纸的规定。 3、水封装置安装时,先将橡皮按需要长度胶结好,再与水封压板一起配钻螺栓孔,安装允许偏差应符合规范要求。 4、将不锈钢闸门吊起插入门槽,调整好止水后,清除埋件表面和门叶上的所有杂物,清除不锈钢水封底板表面的水泥浆,在滑道支承面和滚轮轴涂抹或灌注润滑脂。 5、不锈钢闸门安装完毕后,做静平衡试验、无水情况下全行程启闭试验、静水情况下的全行程启闭试验及通用性试验。
 不锈钢闸门 六、不锈钢闸门的主要技术数据:
一,最大工作水压:0.06Mpa
二,工作介质酸碱度:6-9PH
三,最大泄漏量(密封长度):≤1.25m.min
四,启门最大手动力:≤150N |
