渠道闸门、铸铁闸门安装的方法

渠道闸门、渠道铸铁闸门以其止水效果好 , 防腐能力强 , 岁修费用少等优点而广泛被水利工程所采用 , 它的规格也较齐全 , 能满足各种中小型水工建筑物的需要 。

渠道闸门在安装时 , 如果采用预留螺栓孔、 二次浇筑混凝土的方法 , 闸门框上由于预留螺栓孔的数量较多 , 在安装门框时 , 门框与门槽混凝土面接触处不可避免地产生缝隙 , 止水效果将大大减弱 。 门槽处的混凝土面是否铅直 , 将直接影响到闸门 的开启和整体的美观性 ,技术人员在施工中摒弃 二次安装浇筑混凝土的方法 , 实施现场整体吊装 , 现场测量支模固定 、 浇筑的施工技术。 实践表明 : 这种施工方法止水效果良好。 现将其技术措施分述如下 :

渠道闸门安装要点

  1，渠道闸门在安装前，首先要检查各联接部位的螺栓是否因运输装卸造成松动，如有松动应加以坚固才能进行安装。
 2，渠道闸门的主立框与横框连结上的止水面是否有错位，如有错位则松动连结螺栓将止水面调整在同一平面内才能进行安装。

3，渠道闸门安装时应采用整体就位安装，禁止闸框、闸板分体安装，防止闸变形（除特大铸铁闸门外）。

  4，渠道闸门在二期浇注前将闸门整体吊装就位后找好前和后的正确位置，然后将调整螺栓与工程配钢筋焊牢，再用塞尺检测各止水面处的间隙，同时对间隙超过0.3mm处用高速螺栓进行调整，确保各产品止水面的间隙在0.3mm以后，再将铸铁闸门背后水面两边立门槽用金属或木质杆支撑，防止浇注时挤压，造成门槽向内夹卡门板，之后才进行二期浇注。

渠道闸门

5、渠道手动铸铁闸门处的支模与支撑鉴于铸铁闸门的结构型式 , 在此部位不宜采用钢模而用木模。在支模中尤以闸门楔铁部位较难支, 故需现场测量制作。如为多孔闸门要逐个进行测量 , 注意钢筋保护层一定要按设计要求留足。由于所支模板均为小块模板 , 支撑一定 要牢靠不可漏支,且模板之间的缝隙用宽透 明胶带封严, 避免混凝土 在浇筑时跑浆及发生胀模现象,影响门的正常开启和关闭 。

 6、渠道闸门门槽处混凝土配制及浇筑闸门槽及闸墩头部位的钢筋较密, 故在浇筑混凝土时, 需特别配制。在保证 其设计强度及抗冻抗渗要求的同时,适当考虑混凝土的和易性。 粗骨 的粒径 比正常情况下要小20% 一 30% 左右 (根据 钢筋 的实 际 密度确 定 ) , 坍落度 控制在 5 一 6之间 , 以免混凝土被较密的钢筋挡住,使混凝土不密实,发生闸门漏水现象 。

渠道闸门

渠道闸门、渠道铸铁闸门查验规范
 渠道铸铁闸门应契合本规范的要求，并依照规矩程序附和的图样和技能文件制作。
1.铸件
1灰铸铁的机械功用应契合GB?9439规矩。铸造铜合金的机械功用应契合GB1176规矩。

2.铸铁件外表所附有的型砂、氧化皮、冒口、浇口和多肉等应铲除洁净。

3、首要铸铁件(如门框、门板和导轨)应时效处理。

4、渠道闸门铸件不容许有裂缝、疏松和浇短少等缺点。如有气孔、缩孔和渣眼等缺点时应补焊与修整，但有必要确保铸件质量。

5、渠道闸门铸件的铸造过失应契合GB6414规矩。

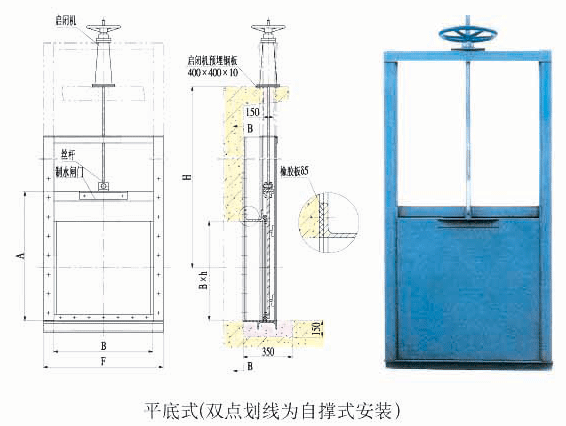

渠道闸门示意图
